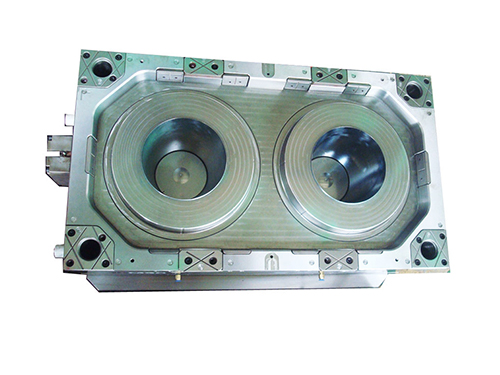

對注塑模具設計的基本要求可概括為如下方面。

      保證塑件的質(zhì)量及尺寸穩(wěn)定性塑件的質(zhì)量 包括外觀質(zhì)量和內(nèi)部質(zhì)量，優(yōu)良的外觀質(zhì)量包括完整而清晰的結構形狀，符合要求的表面粗糙度(包括蝕紋和噴砂等)，沒有熔接痕、銀紋、震紋及黑點、黑斑等注塑缺陷。優(yōu)良的內(nèi)部質(zhì)量包括不能存在組織疏松、氣泡及爍斑等注塑缺陷

      塑件的尺寸精度穩(wěn)定性取決于模具的制造精度、模具設計的合理性和注射工藝參數(shù)。而塑件的尺寸穩(wěn)定性通常只取決于后面兩種因素，塑件的尺寸穩(wěn)定性不好，通常是收縮率波動造成的。要控制塑件的收縮率，不但要有恰當而穩(wěn)定的注射工藝參數(shù)，注塑加工廠在模具設計方面更要做到以下幾點。

      ①良好的溫度調(diào)節(jié)系統(tǒng)，將模具各部位的溫度控制在一個合理的范圍之內(nèi)。

      ②在多腔注塑模具中，排位要努力使模具達到溫度平衡和壓力平衡。

      ③要根據(jù)塑件的結構和尺寸大小選擇合理的澆注系統(tǒng)。

塑料鑒別方法有哪些？

塑料加工廠 下面介紹塑料簡易鑒別法： 1． 塑料的外觀鑒別 通過觀察塑料的外觀，可初步鑒別出塑料制品所屬大類：熱塑性塑料，，熱固性塑料或彈性體。一般熱塑性塑料有結晶和無定形兩類。結晶性塑料外觀呈半透明，乳濁狀或不透明，只有

塑料模具加工時需注意的事項

1.塑料模具加工過程中，溫度可分為：干燥溫度、物料溫度、模具的溫度、這些都是一些至關重要的因素。 2.速度：塑料模具加工過程中，注塑模具速度、熔料溫度、送退速度、開合模速度、頂針前進后退速度。 3.壓力：射壓、保壓、背壓、鎖模壓力、模具保護壓力、頂出壓力。 4.時間：

塑料結構對塑料制品收縮率的影響

(1) 厚壁塑件比薄壁塑件收縮率大(但大多數(shù)塑料1mm薄壁制件反而比2mm收縮率大，這是由于熔體在模腔內(nèi)阻力增大的緣故);(2) 塑件上帶嵌件比不帶嵌件的收縮率小;(3) 塑件形狀復雜的比形狀簡單的收縮率要小;(4) 塑件高度方向一般比水平方向的收縮率小;(5) 細長塑件在長度方向上的收縮率小;(6) 塑件長度方向的尺寸比厚度方向尺寸的

塑料產(chǎn)品填充不足的原因分類

一、產(chǎn)品設計:產(chǎn)品的厚度與長度不成比列，材料無法流動到產(chǎn)品的末端，形狀結構復雜，筋位多、深，都會造成注射壓力損失大及容易困氣；二、原材料：材料流動性差，冷料雜質(zhì)阻塞流道，三、注塑模具：澆注系統(tǒng)設計不合理；模具排氣不良，模具溫度太低，四、注塑工藝：熔料的溫度太低，噴嘴的溫度太低，注射壓力或保壓壓力不足，

塑料的流動性也因各成型因素而變，主要影響的因素哪幾點？

各種塑料的流動性也因各成型因素而變，主要影響的因素有如下幾點: ①溫度料溫高則流動性增大，但不同塑料也各有差異，PS (尤其耐沖擊型及MFR值較高的)、PP、PA、PIOMA、改性聚苯乙烯(如ABS、AS)、 PC、CA等塑料的流動性隨溫度變化較大。對PE、POM、則溫度增減對其流動性影響較小。所
